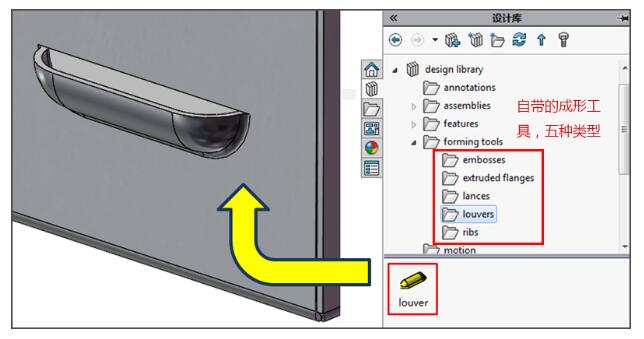

钣金在制造业当中有着广泛的应用，钣金是一种比较特殊的模型，最显著的特征是：同一零件，厚度一致。在钣金零件中，我们通常会制作一些特定的孔或形状，这些都是基于成形工具创建的。成形工具是可以用作折弯、伸展或成形钣金的冲模的零件，能够生成一些成形特征，例如百叶窗、矛状器具、法兰和筋等。在SOLIDWORKS设计库下的Design Library中，系统自带了一些成形工具，这些成形工具分为5种类型，分别是：embosses（凸起）、extruded flanges（冲孔）、louvers（百叶窗板）、lances（切开）、ribs（筋）。在设计库中可以直接将所需的成形工具拖到需要成形的钣金面上，然后调整编辑相应的方向、角度以及位置，就可以应用了。如（图1）：

在钣金零件中，成形工具应用非常多。系统自带的成形工具可能远远满足不了我们的需求，我们可以基于系统自带的成形工具进行修改或者创建新的成形工具，下面我们以百叶窗为例，来介绍如何创建自定义的成形工具。
创建钣金成形工具：

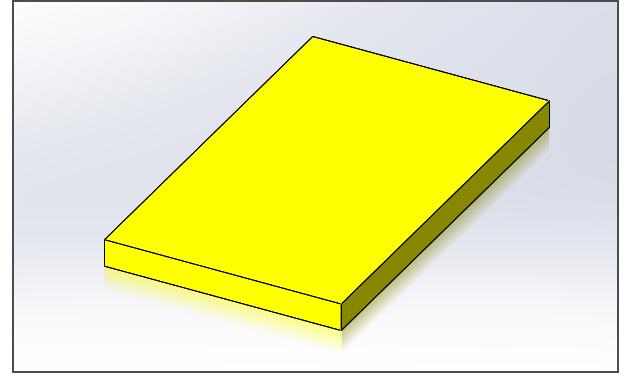

新建一个零件，选择一个基准面创建矩形草图，然后创建一个拉伸基体。如（图2）：

图2

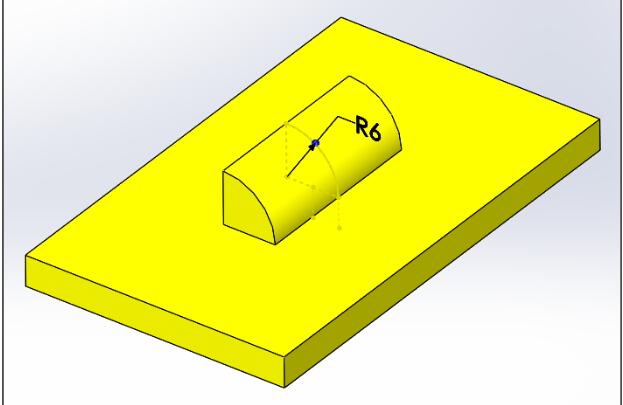

绘制并拉伸百叶窗轮廓。如（图3）：

使用成形工具将百叶窗转换为成形工具。我们点击菜单栏-插入-钣金-成形工具，此时会弹出成形工具的属性面板。
停止面：在成形工具应用于目标零件时，设定确定成形工具停止到的面。该面定义工具被推入到零件的深度。
要移除的面：设定要从目标零件移除的面。当您将成形工具放置在目标零件上时，您为要移除的面所选定的面从零件中删除。如果您不想移除任何面，不要为要移除的面选取任何面。
我们选择好停止面与要移除的面，如（图7），接下来，我们选择属性面板当中的【插入点】，这可帮助我们确定成形工具在目标钣金零件上的精确位置，默认情况下，插入点位于停止面轮廓的中心位置，我们可以使用尺寸或几何关系去进行定义，如（图8）。设定好了之后，点击打钩确定，成形工具就创建完成了，同时在设计树中也会添加一个【成形工具】的特征。
