一、标准（简单了解就行，不太重要，知道有这就行。）

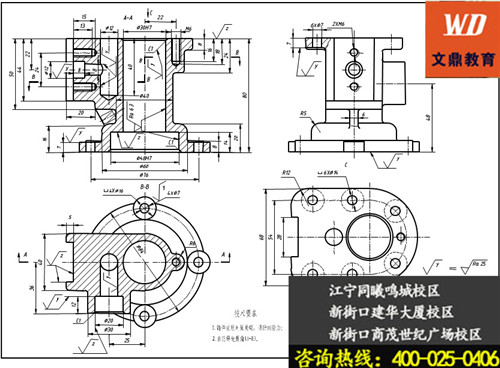

工程制图大概包括设备图，流程图，布置图三种。一般设备图有包含设备主视图和俯视图。布置图必须标明方位。
标准主要说的是制图标准，包括国标，行业制图标准等等。比如说国标规定焊缝的标注等。又比如说我们化工制图标题栏，明细栏等的制作标准。还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。
但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。
二、绘图
cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。（先了解就行，不用死记）
绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。
一般常用的状态有正交，极轴，对象捕捉。其他不常用就不一一介绍了。
正交：用于直线的绘制，复制移动的垂直或水平方向的移动。再不需要时可取消。
极轴：有助交点终止处的绘图。也可用于直线的绘制。
对象捕捉：主要是对交点处或中心点的捕捉显示。
介绍这之前首先先说下一些常识：
1、关于鼠标的应用
Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。3、左单击选择操作选项，并接后续操作的进行。
2、选项里的部分操作
和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。
在“工具”栏里最下面打开“选项”
先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→
再看“打开和保存”
解释一下：dwg是cad文件特有格式，类似doc是word特有格式，docx是word2010等高级版本特有格式等等。
自动保存：可以调成5分钟。
再看“草图”。其中好多东西虽然不用改，以后可能用的到。尤其是关于自动捕捉的设置。
3、新建文件
Ctrl+N或者“文件”单击新建
“新建文件模板”可以选择一些固定空白模板，但我没找到类似的空白文档。
如果你电脑上也没有，就随便打开一个文档，比如说第一个。选择打开，然后在打开的文档中用滚轮将其缩小，点击鼠标划出一个矩形框将文档中所有图形选中，然后“delete”删除。
另存为新建文档于桌面。接着切换至桌面，复制新建文档后，切换至cad，重新点击新建，在“新建文件模版”中间框中粘贴。然后下拉即可找到所需空白文件。
4、图层（清楚就可以了）
Cad图层：为了便于cad的标准化，一般需要图层来协助完成。例如，设置图层以一定的样式分为：主设备线，虚线，构造线，物料线等等。
点击“图层栏”图层特性管理器（左上角），就可以打开管理图层。
比如我新建一个图层，并命名为主设备线：点击颜色（所建图层一栏），设置颜色为黄色
点击线性（continunos）,然后点击加载，可以选择所需要线性。这里为默认吧，不选择了。
点击线宽，选择0.9mm(图略)
点击确定后，关闭。
点击下拉按钮，选择所建图层，然后将灯泡点亮，即打开该图层，就可以了。
具体效果如下：（后面有补充）
5、补充
比如上图矩形框，我要选择该矩形框有两种方法，一种，用鼠标从左到右划出一个矩形框强其全部括住；另外一种，只需用鼠标从右到左划出一个小矩形框扩住一边即可。此法全cad通用。
6、举例说明几个常用工具使用方式。
首先，先说明cad和photoshop等等软件一样，其工具的调用都有快捷键，但cad快捷键用处不大，这里就不介绍了。（但凡事都有特例，一定要记住esc键是命令取消快捷键；delete是删除命令。）
依次讲吧
直线：点击“直线工具”，cad命令栏里会出现直线绘图命令。
从而造就了两种绘图方式：
第一种，直接在图纸任意选定位置点击鼠标划线就可。
比如，先将“正交”选中（有助于水平垂直直线的构造），点击模型界面上任意一点，然后拖动鼠标移动再点击，再按esc即可。（正交状态下，只能垂直或水平移动。你可以试试将正交状态去掉是什么样子的。）
第二种，借助命令完成直线的绘制
可以看到，点击直线绘图工具后，命令栏里有个“。。。指定第一点：”的命令（相当于操作提示），根据命令，点击绘图界面中任意一选中点，点击。点击后，会出现下次命令提示。再根据命令提示操作，一条直线就会出现了，然后点击esc键，即可完成直线的绘制。
补充：直线绘制中，只要不按取消，可以连续操作。但每点击两点，即为独立的直线。这是与多线段的区别之处。
接着
“矩形”，同上两种作图方式。
第一种：点击矩形工具后，任意点击界面上选定的一点，然后鼠标拖动，根据拖动大小人为决定其大小和位置，然后再次点击即可。
第二种：根据命令栏，依次按操作人为选择绘制。
例如绘制高35宽45的矩形。点击界面上任意一点，命令栏发生变化。
在尺寸后，输入d，敲击回车
然后输入长度，45;输入宽度，35。然后点击另一点。即可。Esc取消命令。
补充提示：如果发现所画图形超出界面，即使界面缩小到最小也看不到，这时直接输入re命令，然后敲击一次空格(或回车)即可。
第三个：圆
两种操作，同上。
但如果要绘制某种限定条件的圆，则必须根据命令进行操作。
举例说明一下：画出一个直径为12的，并于上例矩形两边相切的圆。
选择“圆”工具→输入t→根据命令在矩形最下边指定一切点，点击→再次根据命令，在另一边指定第二切点，点击→输入圆直径12，即可完成。Esc取消命令。
如下图：（黑线是十字标）
补充：选择绘图工具时，可以在工具箱里选择，还可以在“绘图”菜单命令中选择。
比如说圆弧，椭圆等绘图工具的选择。
最后：多行文字（重点）
点击工具箱“多行文字”，然后鼠标点击需要输入位置，拖动合适大小后，二次点击
第一行：依次是字体，字高（字体大小），加粗，字体颜色。第二行是输入界面。
比如我要输入：字高为3的字，先将字高设置为3，然后在输入。或者先输入所需文字，然后将所有文字在输入界面中全部选取，在设置其字体高度或者其他。
如图，这是文字输入完成后，点击确定后的画面，如果我再点击该文字，则会出现如图的四个蓝点。左键点击其中一点，就可以改变其文字框大小。如果要移动该字体，（在此状态下）只需左键点击文字框中间位置不动，然后随意拖动即可。或者，用键盘↓→↑←键微调。
