问：如何转换二维图到SolidWorks做三维？
答：现在许多工程图纸都需要用AutoCAD画成二维的"三视图"，不少读者都需要三维CAD技术方面的知识，但有个问题出现了，用AutoCAD做出来的这种图纸即复杂又难懂而且也不够直观，能否将它转换成立体图呢？
在实际操作中可以借助SolidWorks，将部分CAD图形转换成了SolidWorks图形，进行运动，干涉检查，察看立体效果就十分方便。具体方法如下：
1。简化CAD图形
很多CAD文件过于复杂，用SolidWorks不能直接打开，那么可以先将需要转换的那个零件图，选其平面的主要部分，复制到一边，去除多余的线条，如中心线、尺寸线、虚线等。图形线条全部用连续线。
2。照SolidWorks要求改图
将改好的图形另存到一个文件，进行进一步修改，照SolidWorks的要求，图形线条不能交叉、重复，连接点不能断开，图形的比例应用1：1，以方便以后装配，图形的关键点最好放在坐标原点上。这部分工作应仔细，否则会影响下面的SolidWorks操作。
启动SolidWorks，打开文件，文件类型选"全部文件"，选中该CAD文件"打开"，文件模板选"工程图"，比例选"1：1"，然后点"下一步"到数据单位中选"毫米"，最后"完成"。
4。将工程图转换成零件图
把工程图"往下还原"，在"新建"中选零件图，在"窗口"中选两图"纵向平铺"。先激活工程图，用鼠标拖一个框，选中图中全部线条，在 "编辑"中选"复制"。再激活零件图，在"编辑"中选"粘贴"。这样零件图中就有了草图一。此时可把工程图关闭，无须保存。把零件图"最大化"，右击草图 一，快捷菜单中选编辑草图，就可以对草图进行SolidWorks操作了。

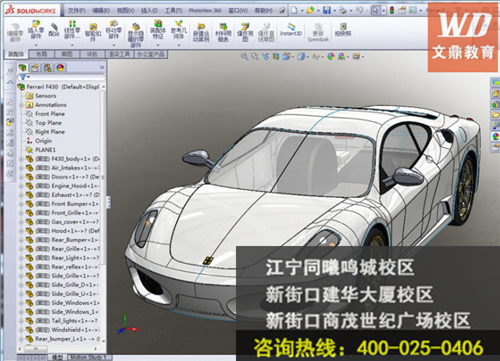

SolidWorks是基于造型的三维机械设计软件，它的基本设计思路是：实体造型－虚拟装配－二维图纸。
SolidWorks最新版本为SolidWorks 2007。新产品加入了多项新特性和功能改进，是目前市场上少有的集3D设计、分析、产品数据管理、多用户协作以及注塑件确认等功能为一体的软件。它集成了COSMOS 软件，使用户可以在不离开SolidWorks环境的情况下进行非线性分析、冲击测试等高级设计分析功能。另外，考虑到大量用户仍然在使用二维 CAD软件，增加了对AutoCAD的支持，以帮助用户在一个类似AutoCAD环境的界面下，以其原有格式编辑二维DWG文档。
