关于出图时线宽的参数设置技巧
大家都知道，在工程制图中每种线型都有相应的宽度，但在AutoCAD的图纸空间中，在视图区却不能显示出线型宽度的区别。在以前的版本中我们是通过线的颜色来区分线的宽度的（无法在视图区显示出来，除非通过“Pline”的命令在绘制图线的时候，设置定义线的宽度），在AutoCAD 2000中新增加了“LWEIGHT”(线型宽度设置）的命令，为图形的实体设置线宽，可通过打开状态行的“LWT”按钮来显示，这样便可直观地区分实体线型的信息。也可键入“LWEIGHT”命令，在出现Lineweight Settings 对话框后设置当前绘图的线宽，如想在屏幕上直观地显示出来，也必须打开“Display Lineweight”选项；
在AutoCAD 2000的图层设置中，新增一项“线宽”，可以在此设定线宽。在打印时，线宽参数设定的过程为：在下拉菜单“File”→“Plot...”→“Plot Device”→“Plot Style Table”→“Acad.ctb→Edit”在“Plot Style Table Editor”窗体中选取“From View”标签项。选取左边列表框中的颜色，这是指在AutoCAD中实体的颜色，然后在“Lineweight”下拉框中选定所需的线宽，在出图时将按不同的颜色对应不同的线宽绘制图形。

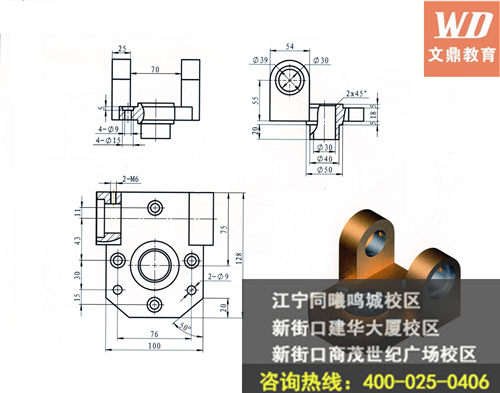

确定图形输出比例技巧
当我们绘制图形的比例与我们输出图形时使用的比例不同时，就会使原来绘制的图形中的文字标注等在输出的图形中发生变化，因此在绘制图形之前还须确定图形的输出比例。为了保证图形输出时文字的大小是我们所想要的，应在文字建立时使用如下公式：文字绘制高度=文字输出高度＊图形输出比例的倒数；图形输出比例=输出图幅的长度(宽度)/图幅的长度(宽度)。
例如：我们按1：1的比例绘制一图幅为A0的图形，而我们准备按A1的图幅输出时，则图形的输出比例为：841与1189的比约为0.71，则绘制文字时其高度值应扩大为1/0.71=1.41倍才能保证我们想要的输出高度。对于已经绘制好的文字，可以用Scale命令来修改其比例。同理，绘制图线的宽度也应该考虑这点，其给定宽度等于输出宽度乘以其比例的倒数。

AutoCAD图形插入其他形式文稿时参数设置技巧
插入文稿的图形，如果使用系统的剪贴板或AutoCAD的“Export”命令，在AutoCAD 2000版本中则必须将“LWT”按钮打开，此时图形中各种线型的宽度都在屏幕上显示出来，然后使用剪贴板或“Export”命令，才有效地反映出各种线型。而对于以前的版本，如果采用此种方法，所转化的图像就没有线宽的区分（与屏幕显示的一样，都是细实线）。因此对于每种版本最好的方法是使用“PLOT”命令将图形输出打印为光栅图像文件（即以光栅文件的格式存储起来），再在文本编辑软件中插入此光栅图像文件。具体的做法是：下拉菜单“Tools”→ “Wizards”→“Add Plotter...”选择“Raster File Formats”类型的打印机，使用者可根据自己的喜欢方式给定打印机的名字，及生成图象文件的格式，包括BMP、JPG、TGA、PCX等常用的格式，并设定好其他的参数即可。对要输出的图形，使用“Plot”命令，把它打印成文件，这时图像中图线的宽度就与绘制时设定的一样显示出来，此后便可把生成的文件链接插入到文稿中了。

由于AutoCAD文件缺省的底色是黑色，因此在用剪贴板进行文件的转换时，可单击绘图窗口下的“Layout”标签，转换到图纸空间去完成操作；也可通过“Tools”→“Options”→“Display”来改变模型绘制空间的底色，使它为白色即可。
图形插入文稿中，其大小、位置、边框等可能并不合适，这时需要对图形进行调整。以在Word 97中为例：用右键单击图形，弹出快捷菜单，打开“设置对象格式”对话框。首先选择“大小”选项，在“高度”或“宽度”编辑框中填入合适的数字，来控制图形的大小；再选择“环绕”，选择一种环绕的方式，再点击“图片”在“裁剪”编辑框输入合适的数字，将图形的多余的空白边框剪掉，以达到较为理想的效果，整个过程可以通过预览功能来适当调整图形的位置。

公差标注的技巧
标注时文字的书写应符合国家标准，即公差的字高应该比基本尺寸的字高小，故要注意这点要求。例如：要标注直径为88，上公差为＋0.001,下公差为－0.002的一个尺寸，具体做法为：“Dim”→“Override”→点取“Primary Units”(设置基本尺寸的精度)的“Precision”，选择“0”，在Decimal中选择“‘.’”，在Prefix下拉框中输入“％C88”，然后点取“Tolerence”，在“Method”中选择“Deviation”，在“Upper value”编辑框中输入0.001，在“Lower value”中输入0.002(注意不要输入负号)，在“Scaling For Height”中输入0.6，在“Vertical”中选择“Middle”，点击“OK”即可，这样标注的设置就完成了。当然，可以不进行这样操作，可以在命令行中直接输入：“％C88H0.6xS＋0.001^－0.002”其中公差字高比例系数为0.6，H、S都应大写，而x为小写，同样可以达到目的。
如果标注的偏差中有一个数“0”，而国标规定标注时上下偏差一定要上下对齐，故此时标注时应该在输入0时在其前边加一空格，使空格与“＋”对齐。
