今天的教程是关于三维CAD模型3D打印现在，本文结合三维CAD设计软件，为大家分享详细的3D打印操作教程——如何将已有的封闭叶轮的三维CAD图纸进行3D打印，节约时间和材料成本。通过3D打印技术不仅可快速、精确地制作叶轮样品，还能有效地控制制造成本。

　　具体包括：首先，在前期的三维CAD设计阶段，用3D软件进行三维建模，共分叶轮上盖创建、叶轮基体的创建、叶片基体的创建3个主要的步骤，最后把所有特征使用求和命令做加运算，完成建模设计中望3D建模设计封闭叶轮

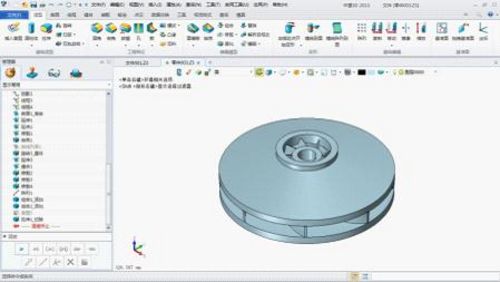

　　经过几个步骤的绘制，封闭叶片效果图完工(如上图)

至此，重要的前端三维CAD数据模型已创建完毕，接下来要实现最后的冲刺，即3D打印。


　　由于3D打印文件格式为STL，首先将设计好的叶轮模型图纸用中望3D输出转为STL格式。3D有完整的输入输出数据接口，专用于与3D打印软件无缝接合，可以自动切换到专用3D打印软件界面(如下图)，无需手动转换STL格式，进行3D打印编程工作。

　　第一步：选择“文件”操作界面上的“3D打印”按钮。　第二步：输出的STL文档自动输入到专用3D打印软件界面(见下图)，进行简单的处理，即可开始打印，可减少使用其它同类建模软件无法自动导入STL文档带来的多次操作。
　第三步：把叶轮STL文件输入到3D打印机对应的打印管理软件(Objet公司的3D打印机采用的是Objet Studio打印管理软件)，由于3D打印机有一个最大打印尺寸，可以根据打印机的可打范围对产品的位置、放置方向、比例大小和打印属性进行调整。具体方法如下：
　(1)调整产品比例大小，在原产品尺寸基础上缩小0.5倍。
(2)调整产品放置位置，放置在打印工作台范围内(左图)，然后指定对应的打印材料(右图)。
　(3)调整位置和材料后，从下图红色框内显示了打印产品重量及支承材料重量，还有打印所需时间。该封闭叶轮的打印加工所需时间10:49、产品重量590g、承托重量284g，所需材料总重量为874g，确认后，通过输出打印机功能实现打印操作。经过参数的设置后进行3D打印，最终产品如最后一张图。
　封闭叶轮从产品设计到生产，整个传统的制作模式将耗时不短。
